На очистных сооружениях г. Долматово Курганской области внедрена система мониторинга на базе программно-технического комплекса «КРУГ-2000»
В г. Далматово, административном центре Далматовского района Курганской области, в декабре 2021 года после реконструкции были введены в эксплуатацию очистные сооружения канализации производительностью 2515 м3/сут.
Для управления новыми очистными сооружениями потребовалась современная система мониторинга по сбору информации о состоянии оборудования, расположенного в техническом помещении и станции УФ-обеззараживания очищенного стока.
С этой целью на сооружениях внедрена система мониторинга на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000) производства ООО «НПФ «КРУГ» (г. Пенза).
Функции системы:
1. Обеспечение оперативного персонала точной, достоверной и оперативной информацией о работе оборудования.2. Улучшение условий труда оперативного технического персонала за счет удаленного наблюдения за текущим состоянием оборудования из помещения диспетчерской.3. Информационные функции (контроль состояния оборудования, сигнализация изменений состояния оборудования, сбор и накопление данных).
Система мониторинга городских очистных сооружений Далматово имеет трехуровневую архитектуру.
Первый (нижний) уровень включает в себя технологическое оборудование (комплекс насосов, мешалок и ультрафиолетовых сушилок) и датчики верхнего уровня воды.
Второй (средний) контроллерный уровень – два шкафа сбора данных (ШСД-1 и ШСД-2) с модулями ввода-вывода DevLink-A10, расположенные в производственном корпусе и в помещении станции обеззараживания.

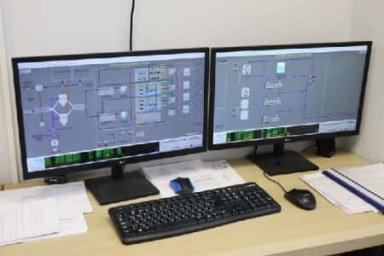

Третий (верхний) диспетчерский уровень представлен АРМ оператора, функционирующим на базе SCADA-системы КРУГ-2000®.
АРМ осуществляет наблюдение за состоянием оборудования, а также сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы. Обмен данными между шкафами сбора данных и АРМ оператора осуществляется по интерфейсу RS-485.
При реализации проекта компания «КРУГ» обеспечила:
- разработку проектно-конструкторской документации;- инжиниринговые работы;- поставку шкафов сбора данных, оборудования и ПО для верхнего уровня системы;- полигонные испытания программно-технического комплекса;- пусконаладочные работы.
