Максютинская МГЭС

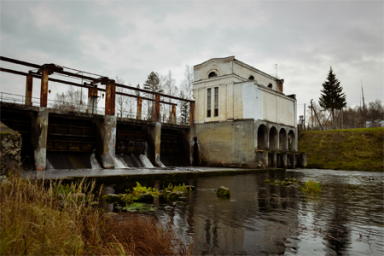

Здание МГЭС руслового типа, напорное. Верхнее строение кирпичное, состоит из двух помещений — машинного зала и помещения распределительного устройства. Машинный зал находится на уровне пристанционной площадки.
В машинном зале установлены два вертикальных гидроагрегата.
Гидротурбины, установленные на Максютинской МГЭС, являются поворотно-лопастными типа «Каплан» с диаметром рабочего колеса 2,3 м, скорость вращения ротора 150 об/мин. Турбины изготовлены австрийской фирмой «Фойт».
Гидрогенераторы, установленные на МГЭС Максютинская SFW 616/12-40, изготовлены фирмой AEG. Напряжение 6,3 кВ, мощность 750 кВт, система возбуждения -электромашинная (основная и резервная).
Подводный массив здания МГЭС выполнен из монолитного железобетона. Ниже отметки машзала расположены помещения для вспомогательного оборудования гидроагрегатов.
Со стороны верхнего бьефа вдоль здания МГЭС размещен кабельный коридор, который кабельными лотками соединяется с подстанцией 35/6 кВ.
Около распределительной трансформаторной подстанции 6/35 кВ установлены два блочных трансформатора типа ТМ-6,3/10 кВ, мощностью 1000 кВ каждый.
Глухая земляная плотина протяженностью по гребню 75,0 м, перекрывающая русло реки и правобережную пойменную террасу.
Железобетонная плотина с водосбросом практического профиля состоит из четырех пролетов шириной по 8 м каждый.
Пролеты перекрываются двухсекционными металлическими плоскими колесными затворами с деревянной обшивкой.
| Мощность электрическая, МВт | 1,52 |
