Камская ГЭС, расположенная в Орджоникидзевском районе города Перми — исторически первая ступень Камского каскада. Камская гидростанция — уникальное сооружение, гордость всего Пермского края. До 1956 г. считалась самой крупной в Уральском регионе.

Камская ГЭС — гидроузел, занимающий географически центральное место в промышленной части Урала, пункт кратчайшего соединения двух основных (западной и восточной) линий Уральского энергокольца. Камская ГЭС ежесуточно покрывает максимум нагрузки энергосистемы Западного Урала.

Строительство Камской ГЭС положило начало бурному развитию Орджоникидзевского района Перми: на правом берегу Камы были построены жилые дома, школы, детские сады, больничный городок, стадион, парк и другие учреждения. В ходе строительства ГЭС в районе появились промышленные предприятия, ремонтно-эксплуатационная база Камского речного пароходства. Благодаря запуску ГЭС открылось судоходство по притокам Камы: рекам Чусовая, Сылва, Обва, Иньва, и началось активное развитие Пермского порта.

По сооружениям Камской ГЭС проходят железнодорожные пути и автомобильная дорога, соединяющая левый и правый берег.

Состав сооружений Камского гидроузла: водосливная железобетонная плотина, совмещенная со зданием ГЭС; русловая и пойменная грунтовая плотины; судоходный двухниточный 6-камерный шлюз; открытые распределительные устройства с напряжением 110-220 кВ.

Общая протяженность сооружений по напорному фронту составляет 2,5 километра.

Основные параметры гидроузла

Водохранилище

Гидроэлектростанция

Особенностью Камской ГЭС является совмещение здания ГЭС с водосливной плотиной, что сократило фронт бетонных сооружений на 190 м. А увеличение числа агрегатов позволило поднять основание фундаментальной части на 13 м, то есть заложить ее на водонепроницаемой песчано-глинистой толще коренных пород. Для увеличения надежности и долговечности работы сооружений в основании выполнены противофильтрационные устройства, завесы, вертикальный и горизонтальный дренажи.

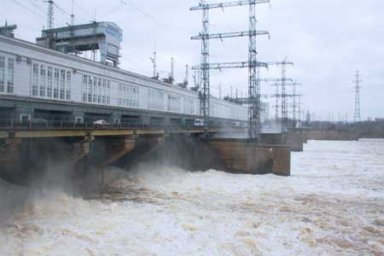

Водосливная железобетонная плотина состоит из 4-х монолитных секций, в каждой из которых имеется приагрегатный и агрегатный залы. По всей высоте они размещаются под водой. Секции разделены по осям шестиметровых разделительных бычков температурно-осадочными швами. Каждая секция разделена на шесть водосбросных отверстий промежуточными бычками, толщиной 4 м. Промежуточные бычки разрезаны температурными швами, доходящими до верха фундаментной плиты. Водосбросные отверстия прямоугольного сечения шириной в свету 12,0 м и высотой 14,65 м. Водосброс рассчитан на пропуск 16 020 м³/с воды. Удельный расход на рисберме — 57 м³/с. Отметка гребня — 112,0 м. Строительная высота — 40,0 м. Длина по гребню — 386 м. Ширина по подошве — 50,0 м.

Плотина Камской ГЭС делится на 24 водосливных пролета, в каждом из которых установлен один гидроагрегат (турбина и генератор). Камская ГЭС оборудована 23 вертикальными поворотно-лопастными гидротурбинами с диаметром рабочего колеса 5 метров. В 24 пролете в качестве эксперимента был установлен гидроагрегат с горизонтальной турбиной типа ПЛ-548-Г-450. В 1992 году он был демонтирован.

Русловая грунтовая плотина расположена между шлюзом и водосбросной плотиной, в пределах ПК 5+50 и ПК 11+70. Возводилась в течение 5 лет с осени 1951 г.

Длина плотины — 650 м. Максимальная высота — 35 м. Ширина по гребню — 11 м.

Пойменная грунтовая плотина возведена на участке между шлюзом и левым берегом oт ПK 13+00 до ПК 25 +50 напорного фронтa и расположена на левобережной пойме. Длина плотины — 1160 м. Максимальная высота 19 м. Ширина по гребню 21 м.

Открытые распределительные устройства

Распределение мощности осуществляется через ОРУ-220 кВ с четырьмя отходящими линиями, ОРУ-110 кВ с 8-ю отходящими линиями, ОРУ 110 кВ правого берега с двумя отходящими линиями.

ОРУ-220 кВ представляет собой две системы шин с двумя выключателями на одно присоединение. ОРУ-110 представляет собой две системы шин с тремя выключателями на два присоединения. Выдача мощности от трансформаторов ГЭС к ОРУ-220 кВ производится с помощью ВЛ 220 кВ, к ОРУ-110 кВ — производится с помощью ВЛ 110 кВ.
