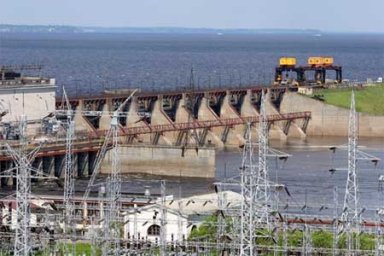

Нижегородская ГЭС
Нижегородская ГЭС (до переименования 19 февраля 1991 г. — Горьковская ГЭС) является четвертой ступенью Волжско-Камского каскада ГЭС. Сооружение ГЭС способствовало созданию крупного промышленного комплекса в новом городе Заволжье и прилегающих к нему районах.
Гидроэлектростанция расположена у г. Городец Нижегородской области, в 434 км ниже Рыбинской ГЭС.
Основанием земляных гидротехнических сооружений служат аллювиальные пески, бетонных сооружений — сарминские и уржумские глины и мергели.
В состав сооружений гидроузла входят: здание гидроэлектростанции с ОРУ 110/220 кВ, бетонная водосливная плотина, земляные плотины и магистральный канал, судоходные сооружения.
Связь гидроэлектростанции с энергосистемой осуществляется линиями электропередачи 220 и 110 кВ.
Основные характеристики гидроузла
Состав сооружений: гидроэлектростанция, водосливная плотина, 7 земляных плотин, 3 дамбы (суммарная длина сооружений — 18 600 м), двухкамерный двухступенчатый шлюз с разъездным бьефом.
Водохранилище
| Длина, км | 434 |
| Ширина, км | 16 |
| Глубина, м | До 22 |
| Площадь водосбора, км2 | 229 000 |
| Среднемноголетний сток, км3 | 52,2 |
| Площадь водохранилища при НПУ 84 м, км2 | 1 591 |
| Полная и полезная емкость водохранилища, км3 | 8,82 и 2,78 |
| Расчетный максимальный сбросный расход через сооружения (0,1%), м3/с | 16 400 |
| Длина напорного фронта, км | 13,332 |
| Максимальный статический напор, м | 17,5 |
Гидроэлектростанция
Гидроэлектростанция оборудована восемью поворотно-лопастными турбинами с диаметром рабочего колеса 9 м и вертикальными синхронными генераторами.
| Количество гидроагрегатов | 8 |
| Установленная мощность при расчетном напоре 14 м, МВт | 523 |
| Среднегодовая выработка, млн кВтч | 1 513 |
Электромеханическое оборудование
| Турбины | |
| — тип ПЛ 510-ВБ-900 | Мощность 65 МВт, расход 500 м3/с |
| Генераторы | |
| — тип СВ 1340/155-96 | Мощность 65 МВт(полная 80 МВт), напряжение 13,8 кВ |
Русловая плотина намыта из мелкозернистых песков. Общая протяженность земляных плотин и дамб — 18 600 м.
Водосбросная плотина длиной 291 м имеет двенадцать пролетов шириной по 20 м и рассчитана на пропуск при НПУ 11800 м3/с.
| Мощность электрическая, МВт | 523 |
