Каскад Вилюйских ГЭС

Каскад Вилюйских ГЭС

Вилюйский каскад ГЭС — комплекс Гидроэлектростанций в России. Расположен на реке Вилюй в Якутии. Основная часть строительства осуществлена в советский период, возведение каскада связывалось с развитием промышленности и освоением значительного природного потенциала Якутии.

Комплекс ГЭС на реке Вилюй, суммарной действующей мощностью 957,5 МВт, среднегодовой выработкой 3,28 млрд кВт·ч (0,33 % от общего потребления в стране) и состоящий из двух ступеней:

  • первая ступень — Вилюйская ГЭС (ГЭС-1 и ГЭС-2), мощностью 680 МВт и выработкой 2,71 млрд кВт·ч;
  • вторая ступень — Светлинская ГЭС (ГЭС-3), мощностью 277,5 МВт (проектной — 370 МВт) и выработкой 0,75 млрд кВт·ч (1,2 млрд кВтч).

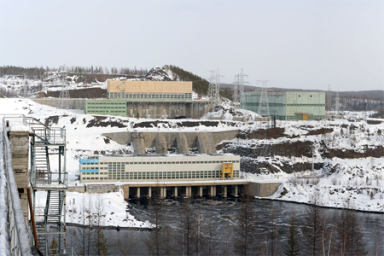

Вилюйская ГЭС (Вилюйская ГЭС-1 и ГЭС-2, Каскад Вилюйских ГЭС им. Е. Н. Батенчука) — гидроэлектростанция на реке Вилюй в Якутии, у посёлка Чернышевский Мирнинского района. Входит в Вилюйский каскад ГЭС, являясь его верхней ступенью. Основной источник энергоснабжения Западной Якутии. Собственник станции — ПАО «Якутскэнерго» (входит в группу РусГидро).

Конструкция станции

Вилюйская ГЭС представляет собой плотинную гидроэлектростанцию с приплотинными зданиями ГЭС. Установленная мощность электростанции — 680 МВт, проектная среднегодовая выработка электроэнергии — 2710 млн кВтч, фактическая среднемноголетняя выработка 2580 млн кВтч. Особенностью конструкции станции является наличие двух отдельно расположенных зданий ГЭС, использующих для создания напора одну плотину. Состав сооружений гидроузла:

  • каменно-набросная плотина длиной 600 м и максимальной высотой 75 м. В качестве противофильтрационного элемента плотина имеет экран из суглинка;
  • поверхностный береговой водосброс, включающий в себя однопролётный водоприёмник (оборудованный сегментным затвором пролётом 40 м) и водосбросной канал длиной 500 м в виде быстротока с виражом на повороте и трамплином на выходе в реку. Пропускная способность водосброса 3900 м³/с при НПУ и 4250 м³/с при ФПУ;
  • станционный узел ГЭС-1 на правом берегу, в составе подводящего канала длиной 515 м, водоприёмника глубинного типа, четырех напорных водовода длиной по 100 м, полуподземного здания ГЭС-1 и отводящего канала;
  • станционный узел ГЭС-2 на левом берегу, в составе подводящего канала длиной 250 м, водоприёмника, четырех напорных водовода длиной по 118 м, здания ГЭС-2 и отводящего канала.

В здании ГЭС-1 установлены 4 гидроагрегата мощностью по 85 МВт с поворотно-лопастными турбинами ПЛ 70/3164-ВМ410, которые приводят в действие гидрогенераторы СВВ 780/190-32. В здании ГЭС-2 установлены 4 гидроагрегата мощностью по 85 МВт с радиально-осевыми турбинами РО 75/3123-В450, которые приводят в действие генераторы СВВ 872/150-44ХЛ4. Все гидротурбины работают при расчётном напоре 55 м производитель гидротурбин — харьковское предприятие «Турбоатом», генераторов — новосибирский завод «Элсиб». Вырабатываемая генераторами на напряжении 13,8 кВ электроэнергия преобразуется восемью трансформаторами ТДЦ 125000/220 и через закрытое распределительное устройство (ЗРУ) напряжением 220 кВ выдается в энергосистему по следующим линиям электропередачи:

  • ВЛ 220 кВ Вилюйская ГЭС — ПС Районная с отпайкой на ПС Чернышевский, 2 цепи (Л-201, Л-202);
  • ВЛ 220 кВ — ПС Айхал, 3 цепи (Л-203, Л-204, Л-208).

Напорные сооружения ГЭС образуют крупное Вилюйское водохранилище. Площадь водохранилища при нормальном подпорном уровне (НПУ) 2360 км², длина 410 км, максимальная ширина 18 км. Полная и полезная ёмкость водохранилища составляет 40,4 и 22,4 км³ соответственно, что позволяет осуществлять многолетнее регулирование стока (водохранилище наполняется в многоводные годы и срабатывается в маловодные). Отметка нормального подпорного уровня водохранилища составляет 246 м над уровнем моря (по Балтийской системе высот), форсированного подпорного уровня — 249 м, уровня мёртвого объёма — 234 м.

Экономическое значение

Вилюйская ГЭС дала возможность начать широкомасштабную разработку алмазных месторождений Якутии. Крупнейшим потребителем электроэнергии станции является АО «АЛРОСА», также ГЭС является источником электроэнергии для нескольких районов (улусов) Якутии и насосных станций нефтепровода ВСТО. После завершения строительства линии электропередачи ВЛ 220 кВ «Пеледуй — Чертово корыто — Сухой Лог — Мамакан» электроэнергия станции будет использоваться крупными проектами в области золотодобычи (в частности, разработкой крупнейшего в России по запасам месторождения «Сухой Лог»). Также Вилюйская ГЭС улучшает условия судоходства на реке Вилюй, проводя специальные летние попуски воды.

И стория строительства

Проектирование и строительство Вилюйской ГЭС непосредственно связано с открытием в Якутии алмазных месторождений. В 1954 году в регионе была открыта первая кимберлитовая трубка «Зарница», в 1955 году — уникальная по запасам и качеству алмазов трубка «Мир». Крупномасштабная разработка алмазных месторождений требовала большого количества электроэнергии, которую в условиях удаленной от дорог и источников топлива местности могла обеспечить только гидроэнергетика. В марте 1957 года институту «Гидропроект» было поручено разработать ТЭО гидроэлектростанции на Вилюе. Изыскательские работы были развернуты в июле 1957 года и изначально были сконцентрированы на створе, расположенном выше устья р. Малая Ботуобия, но в ходе работ было установлено сложное геологическое строение створа и фокус внимания бы перенесен на Эрбейэкский створ. Не дожидаясь завершения изыскательских работ, в августе 1958 года было принято решение о начале строительства Вилюйской ГЭС. Проектирование гидроузла было выполнено институтом «Ленгидропроект», проектное задание первой очереди утвердили в 1960 году, второй очереди — в 1969 году. Проект станции характеризуется очень низкими масштабами затопления освоенных земель — при создании водохранилища было затоплено 2,3 тыс. га сельхозугодий и перенесено 50 строений.

Подготовительные работы в створе Вилюйской ГЭС были начаты в 1959 году, земляные работы — в 1961 году. Строительство станции велось в чрезвычайно сложных условиях: совершенно необжитая местность с полным отсутствием жилья, дорог, производственной базы, суровый климат с морозами до −65°С, вечная мерзлота. Многие конструктивные решения отрабатывались впервые. Для доставки грузов на строительство была организована сложная транспортная схема — сначала речным транспортом по Лене, затем автодорогой до Мирного и далее по автозимнику протяженностью 100 км (автодорога вместо зимника была построена лишь в 1965 году). В августе 1962 года началась отсыпка плотины, 31 октября 1964 года русло Вилюя было перекрыто с переводом стока реки в строительную траншею, в конце 1966 года траншея была перекрыта, и с весны 1967 года началось наполнение водохранилища. 3 октября 1967 года введён в эксплуатацию первый агрегат ГЭС-1, в ноябре 1967 года второй агрегат, через год — третий, а в декабре 1968 года — четвёртый, последний агрегат первой очереди Вилюйской ГЭС. Мощность ГЭС составила 308 МВт (4 гидроагрегата по 77 МВт). Отсыпка плотины была завершена в 1969 году, станция в объёме первой очереди была принята государственной комиссией в эксплуатацию в сентябре 1970 года. Далее было начато строительство второй очереди станции (здание ГЭС-2 с четырьмя гидроагрегатами мощностью по 85 МВт), первый агрегат которой был пущен 21 декабря 1975 года, остальные три — в 1976 году. Строительство Вилюйской ГЭС мощностью 648 МВт было завершено в 1978 году.

В ходе строительства Вилюйской ГЭС была произведена 1104 тыс. м³ мягкого грунта и 4807 тыс. м³ скального грунта, насыпь 2019 тыс. м³ мягкого грунта, уложено 6144 тыс. м³ каменной наброски, дренажей и фильтров, 594,5 тыс. м³ бетона и железобетона, смонтировано 22,7 тыс. т металлоконструкций и механизмов. Сметная стоимость строительства станции составила 382,87 млн рублей в ценах 1969 года.

Эксплуатация

С 1985 по 1988 год были заменены рабочие колеса турбин всех четырех гидроагрегатов ГЭС-1, а также заменены обмотки статоров гидрогенераторов. Это позволило увеличить мощность каждого из гидроагрегатов с 77 до 85 МВт, в результате мощность Вилюйской ГЭС возросла до 680 МВт. С 2005 года станция носит имя Героя Социалистического Труда, основателя Управления строительства «Вилюйгэсстрой» Евгения Никаноровича Батенчука. Вилюйская ГЭС входит в состав ПАО «Якутскэнерго» в качестве филиала «Каскад Вилюйских ГЭС им. Е. Н. Батенчука».

Светлинская ГЭС (Вилюйская ГЭС-III) — гидроэлектростанция на реке Вилюй в Якутии, у посёлка Светлый. Входит в Вилюйский каскад ГЭС, являясь его второй ступенью. Собственник станции — АО «Вилюйская ГЭС-3», дочернее общество компании АЛРОСА.

Конструкция станции

Светлинская ГЭС представляет собой плотинную русловую гидроэлектростанцию с водосбросными сооружениями, совмещенными со зданием ГЭС.

Состав сооружений ГЭС:

  • левобережная насыпная плотина длиной 112 м и наибольшей высотой 62 м;
  • правобережная насыпная плотина длиной 267 м и наибольшей высотой 62 м;
  • здание ГЭС, совмещенное с донными водосбросами;
  • отводящий канал длиной 210 м.

Проектная мощность ГЭС — 370 МВт, проектная среднегодовая выработка — 1,2 млрд кВтч. В здании ГЭС по проекту должно быть установлено 4 гидроагрегата мощностью по 92,5 МВт с поворотно-лопастными турбинами, работающими при расчётном напоре 22,8 м. По состоянию на 2018 год введено в эксплуатацию 3 гидроагрегата на пониженном напоре, мощность ГЭС составляет 277,5 МВт, среднегодовая выработка — 750 млн кВтч.

По проекту напорные сооружения ГЭС должны образовать водохранилище с НПУ 181 м, площадью 104 км², полной и полезной ёмкостью 1,126 и 0,195 км³, длиной 141,2 км, шириной до 0,46 км, глубиной до 50 м. При создании водохранилища затапливается 288 га сельхозугодий, переносится 28 строений. По состоянию на 2018 год, водохранилище заполнено до НПУ 177,5 м, при котором его площадь составляет 70,1 км², полная ёмкость 0,593 км³, полезная ёмкость отсутствует

Экономическое значение

Светлинская ГЭС предназначена для энергоснабжения алмазодобывающей промышленности, добычи и транспорта других полезных ископаемых Якутии (в частности, нефти и газа), а также для энергоснабжения жилищно-коммунальной сферы (планируется перевод на электроотопление нескольких поселков). С 2019 года работает в параллельном режиме с ОЭС Востока и всей энергосистемой страны.

История строительства

ТЭО ГЭС начало разрабатываться институтом «Ленгидропроект» в 1975 году, проект — в 1978 году. Подготовительные работы по сооружению ГЭС началось в 1978 году. В апреле 1983 года были начаты земляные работы по основным сооружениям (строительный канал и береговые примыкания). 6 октября 1986 года перекрыто русло реки Вилюй, построен мост через строительный канал. 22 апреля 1987 года выполнена укладка первого куба гидротехнического бетона в основание здания ГЭС. Затем в 1990-х годах темпы работ по экономическим причинам были замедлены, а затем вовсе приостановлены. Встал вопрос о том, чтобы работы по строительству станции окончательно свернуть.

После трёхлетнего простоя в июле 1999 года возобновилось строительство основного гидроузла. И если ранее стройкой ведали АК «Якутскэнерго», РАО «ЕЭС России», федеральный и республиканский бюджеты, то с этого времени функции заказчика возложены на ОАО «Вилюйская ГЭС-3», а финансирование — на АК «АЛРОСА».

АК «АЛРОСА» приобрела в июле 2000 года контрольный пакет акций ОАО «Вилюйгэсстрой». В 2000 году АК «АЛРОСА» инвестировано в ОАО «Вилюйская ГЭС-3» более 600 млн руб., в 2001 году инвестиционные ресурсы в части капитальных вложений, выделяемых ОАО «Вилюйская ГЭС-3», освоены в сумме 1 353 млн руб. Генеральным подрядчиком по строительству и реконструкции объектов энергетики является дочернее общество АК «АЛРОСА» — ОАО «Вилюйгэсстрой».

8 сентября 2004 года на Светлинской ГЭС был введен в эксплуатацию первый гидроагрегат, 22 декабря 2005 — второй, 6 февраля 2008 года — третий. В 2009 году водохранилище поднято с отметки 169,5 м до отметки 175 м (проектная отметка — 181 м). Ввод в эксплуатацию гидроагрегата № 4 и подъём уровня водохранилища до проектной отметки запланированы на 2026 год

https://ru.wikipedia.org

http://www.rushydro.ru

https://yakutskenergo.ru

Мощность электрическая, МВт 957,5
